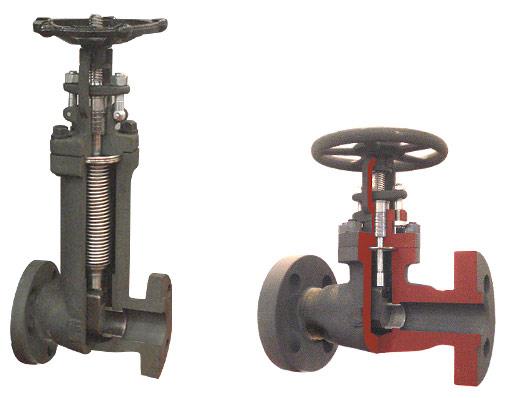

PRODUCT INTRODUCTION Teji Valve производит задвижки из кованой стали с сильфонным уплотнением с тремя типами крышек: крышка с болтовым соединением, крышка со сварной крышкой и крышка с герметичным уплотнением. С бурным развитием химической промышленности, атомной промышленности и других современных отраслей количество труб с радиоактивными средами увеличивается. Клапаны, используемые в этих линиях и установках, предъявляют особые требования к негерметичным уплотнениям, использование обычных уплотнительных устройств не может удовлетворить этим требованиям. Поэтому требуется сильфонное уплотнение штока. Открывающаяся и закрывающаяся часть этой кованой задвижки с сильфонным уплотнением представляет собой диск в форме пробки с плоской или конической уплотнительной поверхностью, и диск движется по прямой линии вдоль центральной линии жидкости. Кованая задвижка с сильфонным уплотнением часто используется в ситуациях, когда уплотнение штока должно быть герметичным, например, в условиях высокого вакуума и в атомной промышленности. CONSTRUCTION FEATURES Кованая сталь, внешний винт и хомут, поднимающийся стержень; Невыдвижной маховик, встроенное заднее сиденье; Цельный клин, возобновляемые седла, спирально-навитая прокладка; Уменьшенный проход или полный порт; Приварные враструб, резьбовые, приварные встык, фланцевые. STRUCTURE DIMENSIONS (MM) AND  WEIGHTS (KG)

НПС	Конв.	3/8″	1/2″	3/4″	1 ″	1-1/4″	1-1/2″	2″
	Полный		3/8″	1/2″	3/4″	1 ″	1-1/4″	1-1/2″
л		79	79	92	111	120	152	172
Ч(ОТКРЫТЬ)		220	220	225	244	321	321	347
Вт		100	100	100	125	160	160	180
Веса	Болтовой	3.2	3.0	4,8	7,9	11,0	16,8	25,2
	Сварной	3.0	2,8	4,8	7.0	9,6	13,5	20.2

DATA TABLE

НЕТ.	Название детали	CS по ASTM	AS по ASTM	СС по ASTM
		Тип А105	Тип А182 Ф22	Тип А182 Ф304	Тип А182 Ф316(Л)
1	Тело	А105	А182 Ф22	А182 Ф304(Л)	А182 Ф316(Л)
2	Диск	А276 420	А276 304	А276 304(Л)	А276 316(Л)
3	Прокладка	Гофрированная нержавеющая сталь + графит		Нержавеющая сталь + ПТФЭ
4	Болт капота	А193 Б7	А193 Б16	А193 Б8	А193 Б8М
5	Корень	А182 Ф6	А182 Ф304	А182 Ф304(Л)	А182 Ф316(Л)
6	Сифонная труба	SS
7	Капот	А105	А182 Ф22	А182 Ф604(Л)	А182 Ф316(Л)
8	Упаковка штока	Гибкий графит		ПТФЭ
9	Приколоть	А276 420		А182 Ф304
10	железа	А276 420		А182 Ф304
11	Сальник с проушиной	А193 Б7	А193 Б16	А193 Б8	А193 Б8М
12	Сальниковый фланец	А216 ВКБ		A351CF8
13	Сальник Гайка	А194 2Н	А194 4	А194 8	А194 8М
14	Подшипниковая шайба	SS
15	Хомут Гайка	А276 410
16	Паспортная табличка	SS
17	Маховик	А197
18	H.W.Нут	А194 2Н	А194 4	А194 8	А194 8М
Подходящая среда		W.O.G.и т. д.	W.O.G.и т. д.	HNO3,CH3OOH и т. д.
Подходящая температура.		-29~425 градусов С	-29~550 градусов С	-29~180 градусов С

ПРИМЕЧАНИЕ. Другие материалы доступны по запросу. APPLICATION STANDARD API 602, АСМЭ Б16.34, БС 5352 Тестирование по API 598 Маркировка MSS SP25 Концы под приварку в раструбе по ASME B16.11 Резьбовые концы по ASME B1.20.1 Концы под сварку встык по ASME B16.25 Фланцевые соединения по ASME B16.5
