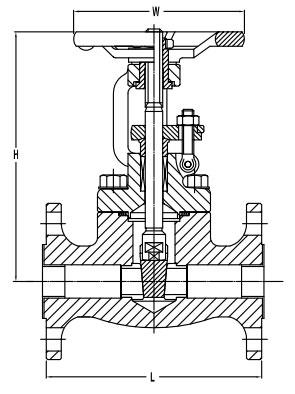

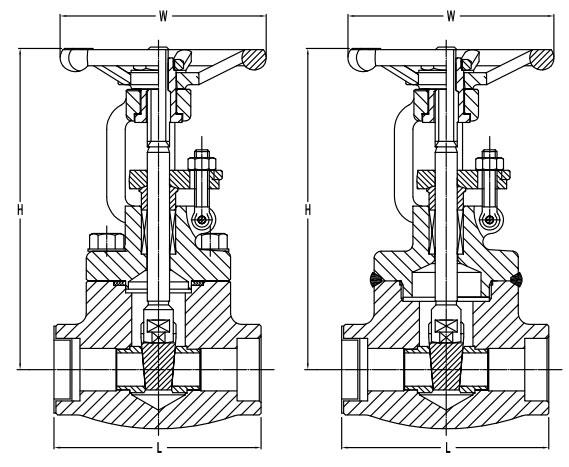

PRODUCT INTRODUCTION صمام البوابة عبارة عن بوابة مفتوحة ومغلقة يكون اتجاه حركتها متعامدًا مع اتجاه السائل. من السهل تركيب صمام البوابة المطروق هذا بغطاء المحرك باستخدام وصلة مثبتة بمسامير قابلة للفصل.  يكون وجه الختم مسطحًا أو مخروطيًا ويتحرك القرص في خط مستقيم على طول الخط المركزي للسائل. يعتبر صمام البوابة المطروق بغطاء المحرك المثبت بمسامير مناسبًا للزيت أو الغاز أو الماء الساخن أو غلاية الماء ذات درجة الحرارة العالية. منتجاتنا تتمتع بسمعة طيبة في الداخل والخارج كالجودة العالية والأسعار التنافسية. FEATURES الإحالة الناجحة ميناء أو ميناء كامل المسمار الخارجي والنير (OS&Y) غدة تعبئة ذاتية المحاذاة مكونة من قطعتين تم التقاط حشية الجرح الحلزونية من الجرافيت المقعد الخلفي متكامل ينتهي لحام المقبس بـ ASMS 16.11 نهايات مترابطة (NPT) إلى ANSI/ASME B1.20.1 نيس MR-01-75 OPTIONS الزخارف البديلة مواد الجسم البديلة مقاعد ملحومة الجسم الممتد المعايير API-602 بس 5352 أنسي B16.34 أبي-598 إم إس إس إس بي-25 150 LB DIMENSIONS AND  WEIGHTS INCHES/LBS (MILLIMETERS/KGS)

مصادر القدرة النووية	الإحالة الناجحة	1/2	3/4	1	1 1/4	1 1/2	2
	ممتلىء		1/2	3/4	1	1 1/4	1 1/2	2
ل		4-1/4 (108)	4-1/2 (117)	5 (127)	5-1/2 (140)	6-1/2 (165)	7 (178)	7 (178)
ح (مفتوح)		7 (180)	7-1/4 (182)	8-1/2 (216)	9-1/2 (240)	9-3/4 (246)	11-1/4 (283)	13-1/4 (333)
دبليو		4 (100)	4 (100)	5 (125)	6-1/4 (160)	6-1/4 (160)	7 (180)	8-3/4 (220)
وزن		9.9 (4.5)	11.2 (5.1)	18.0 (8.2)	24.2 (11)	27.5 (12.5)	44.7 (20.3)	44.9 (20.4)

300 LB DIMENSIONS AND  WEIGHTS INCHES/LBS (MILLIMETERS/KGS)

مصادر القدرة النووية	الإحالة الناجحة	1/2	3/4	1	1 1/4	1 1/2	2
	ممتلىء		1/2	3/4	1	1 1/4	1 1/2	2
ل		5-1/2 (140)	6 (152)	6-1/2 (165)	7.00 (178)	7-1/2 (190)	8-1/2 (216)	8-1/2 (216)
ح (مفتوح)		7 (180)	7-1/4 (182)	8-1/2 (216)	9-1/2 (240)	9-3/4 (246)	11-1/4 (283)	13-1/4 (333)
دبليو		4 (100)	4 (100)	5 (125)	6-1/4 (160)	6-1/4 (160)	7 (180)	8-3/4 (220)
وزن		13.6 (6.2)	13.6 (6.2)	20.5 (9.3)	30.8 (14)	34.1 (15.5)	51.5 (23.4)	49.4 (22.4)

600 LB DIMENSIONS AND  WEIGHTS INCHES/LBS (MILLIMETERS/KGS)

مصادر القدرة النووية	الإحالة الناجحة	1/2	3/4	1	1 1/4	1 1/2	2
	ممتلىء		1/2	3/4	1	1 1/4	1 1/2	2
ل		6-1/2 (165)	7.50 (190)	8.50 (216)	9 (229)	9.50 (241)	11.50 (292)	11.50 (292)
ح (مفتوح)		6-1/2 (166)	6-3/4 (169)	7-1/2 (193)	9 (230)	9-3/4 (246)	11-1/4 (283)	13-1/4 (333)
دبليو		4 (100)	4 (100)	5 (125)	6-1/4 (160)	6-1/4 (160)	7 (180)	8-3/4 (220)
وزن		15.2 (6.9)	16.3 (7.4)	22.9 (10.4)	35.6 (16.2)	38.5 (17.5)	62.3 (28.3)	56 (25.4)

800 LB DIMENSIONS AND  WEIGHTS INCHES/LBS (MILLIMETERS/KGS)

مصادر القدرة النووية	الإحالة الناجحة	3/8	1/2	3/4	1	1 1/4	1 1/2	2
	ممتلىء		3/8	1/2	3/4	1	1 1/4	1 1/2	2
ل		3 (79)	3 (79)	3-5/8 (92)	4-3/8 (111)	4-3/4 (120)	4-3/4 (120)	5-1/2 (140)	7 (178)
ح (مفتوح)		6-1/2 (166)	6-1/2 (166)	6-3/4 (169)	7-3/4 (193)	9 (230)	9-3/4 (246)	11 (283)	13 (332)
دبليو		4 (100)	4 (100)	4 (100)	5 (125)	6-1/2 (160)	6-1/2 (160)	7 (180)	8 (200)
الأوزان	انسحب	5.3 (2.4)	5.1 (2.3)	5.7 (2.6)	9.9 (4.5)	13.0 (5.9)	15.8 (7.2)	24.6 (11.2)	41.4 (18.8)
	ملحومة	5.3 (2.4)	5.3 (2.4)	5.9 (2.7)	10.1 (4.6)	13.4 (6.1)	16.3 (7.4)	25.1 (11.4)	42.0 (19.1)

1500 LB DIMENSIONS AND  WEIGHTS INCHES/LBS (MILLIMETERS/KGS)

مصادر القدرة النووية	الإحالة الناجحة	3/8	1/2	3/4	1	1 1/4	1 1/2	2
	ممتلىء		3/8	1/2	3/4	1	1 1/4	1 1/2	2
ل		3 (79)	4-1/4 (111)	4-1/4 (111)	4-1/4 (111)	4-3/4 (120)	4-3/4 (120)	5-1/2 (140)	7 (178)
ح (مفتوح)		6-1/2 (166)	6-3/4 (170)	7-1/2 (193)	9 (230)	9-3/4 (246)	11-1/4 (283)	12-3/4 (325)	13-1/4 (334)
دبليو		4 (100)	5 (125)	5 (125)	6-1/4 (160)	6-1/4 (160)	7 (180)	7-3/4 (200)	7-3/4 (200)
الأوزان	انسحب	5.3 (2.4)	10.3 (4.7)	10.3 (4.7)	15.0 (6.8)	19.8 (9)	27.3 (12.4)	38.5 (17.5)	41.4 (18.8)
	ملحومة	5.3 (2.4)	10.6 (4.8)	10.6 (4.8)	15.2 (6.9)	20.2 (9.2)	27.7 (12.6)	38.9 (17.7)	42.0 (19.1)
