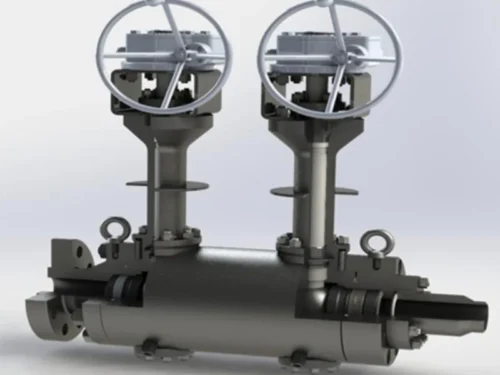

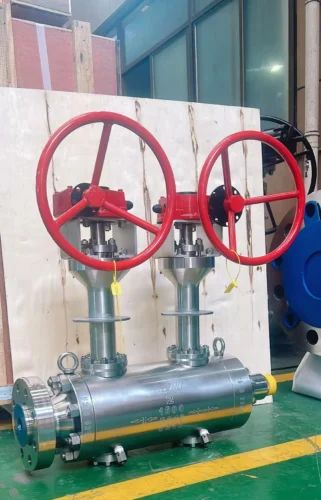

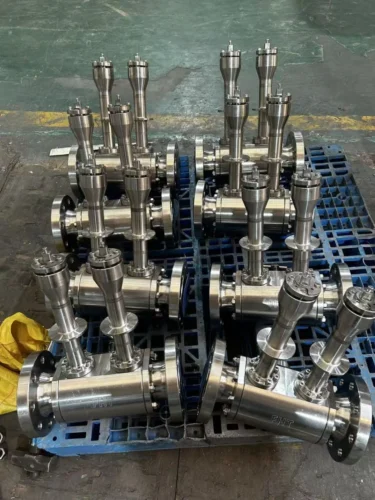

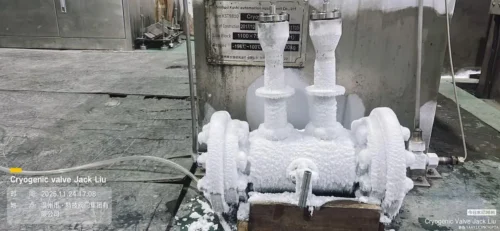

تهدف الصمامات ذات الكتلة المزدوجة المبردة وصمامات التسييل الكروية إلى إنشاء حاجز مزدوج على الأنابيب، وتصريف السائل المحصور بين الكرتين من خط تصريف مخصص. يمكن أن يكون تصميم الصمام إما من النوع مرتكز الدوران أو من النوع العائم، وساق مضاد للانفجار وتصميم مقعد SPE عادةً. عادةً ما يتم تزويد منفذ الصرف بصمام كروي عائم، ليتم تركيبه مع خط صرف المستخدم النهائي. يمكن أن تكون مقاعد الصمام ناعمة أو ذات وجه معدني صلب. DBB هو الاسم المختصر للصمام الكروي ذو الكتلة المزدوجة والتسييل. إنه صمام ذو كتلة مزدوجة وصمام قياسي ينزف في صناعة النفط والغاز. لجنة التنسيق الإدارية. وفقًا لمعايير API 6D، صمام واحد مع سطحي جلوس يوفر، في الوضع المغلق، مانعًا للضغط من طرفي الصمام مع وسيلة لتهوية/تصريف التجويف بين أسطح الجلوس. أي أن هناك سطحين لإغلاق مقعد الصمام، في الوضع المغلق، عن طريق تحرير تجويف الصمام بين سطحي الختم، يمكن أن يقاوم الضغط من طرفي الصمام. ملاحظة: لا يوفر هذا الصمام عزلًا مزدوجًا حقيقيًا عند الضغط على طرف واحد فقط من الصمام. VALVE DESIGN API 6D، API 6A، ASME B16.34، ISO 14313، ISO 10423، ISO 17292 TEMPERATURE RANGE -320.8 إلى 356 درجة فهرنهايت (-196 إلى 180 درجة مئوية) SIZE NPS 1 "-12" (DN 25-300) تصنيف الضغط أسم كلاس 150 – أسم كلاس 2500 FACE-TO-FACE وفقًا لمعيار API 6D / GOST / المعيار المخصص. END CONNECTIONS الترددات اللاسلكية، RTJ وفقًا لـ B16.5 وB16.47 BW، ملحومة بعقب حسب B16.25 SW، مقبس ملحوم وفقًا لمعيار B16.11 MATERIALS ستانلس ستيل، دوبلكس، سوبر دوبلكس سبائك النيكل والتيتانيوم BODY DESIGN مزورة بمسامير من قطعتين وثلاث قطع، ومدخل علوي SEAT DESIGN مقاعد ناعمة أو معدنية مع مواجهة صلبة للكرة والمقاعد إس بي إي / دي بي إي مقاعد مختلطة FEATURES تصميم الكتلة المزدوجة والتسييل (DBB) أختام ثانوية من الجرافيت النقي جهاز مكافحة ساكنة مكافحة تفجير الجذعية التعبئة الجذعية منخفضة الانبعاثات الهاربة متاحة أختام الشفاه وتكوين الجرافيت تراكب CRA على جميع مناطق الختم الديناميكية أو على جميع الأجزاء المبللة المتاحة غطاء محرك السيارة الموسعة لدرجة الحرارة المنخفضة المتاحة المشغل دليل: وجع أو العتاد مع القفل تشغيلها: هوائي / هيدروليكي / كهربائي TESTING & CERTIFICATIONS الامتثال للفحص والاختبار API 6D, ISO 5208,API 598,BS6364&MESC SPE 77-200. آمن ضد الحريق وتم اختباره وفقًا لـ API 607/API6FA شهادة SIL 3 حسب IEC61508 الانبعاثات الهاربة حسب ISO15848 PED 2014/68/UE الملحق III، الوحدة H WHERE ARE DOUBLE BLOCK AND BLEED VALVES USED? تُستخدم DBBs بشكل شائع في صناعة النفط والغاز، ولكن يمكن استخدامها أيضًا في صناعات أخرى حيث يكون عزل خطوط الأنابيب أمرًا بالغ الأهمية ولا يحدث أي تسرب. غالبًا ما تكون هذه المتطلبات مطلوبة عند التعامل مع أنظمة الضغط العالي، والوسائط السامة أو الخطرة، وعندما تكون هناك حاجة لصيانة العزل والمعايرة مع الحفاظ على تشغيل بقية نظام الأنابيب. هناك العديد من التطبيقات في مجال إنتاج النفط والبتروكيماويات البحرية والبرية ونقلها وتخزينها والمعالجة الصناعية للغاز الطبيعي. وبشكل أكثر تحديدًا، تتضمن تطبيقات DBB عادةً حلقات تجاوز للأدوات، مثل أجهزة قياس التدفق أو أجهزة قياس الضغط، التي تحتاج إلى معايرتها على فترات زمنية محددة. عزل الضغط المنبع، وتوفير ختم احتياطي، وتحرير الضغط الملتقط للإزالة أو العمل في اتجاه المصب حيث لا يوجد ضغط. نظرًا لطبيعة التطبيق، من المستحسن وضع ختم ثانٍ. يمكن أن تؤدي الوسائط اللزجة والمسببة للتآكل إلى زيادة الانسداد و/أو فشل الختم. يعمل صمام العزل الثاني على تحسين السلامة أثناء عمليات الصيانة الروتينية. يعد هذا مثالًا مهمًا لفهم تعريف واجهة برمجة التطبيقات (API) والاستخدام المقصود لمنتج الشركة المصنعة. يجب تلبية التطبيقات المذكورة أعلاه باستخدام صمامات DIB، في حين أن صمامات DBB، مثل الصمامات الكروية مرتكز الدوران ذات أختام التنفيس الذاتي، لديها القدرة على تسرب الختم الأول وانسداد صمام العادم. يمكن أن يتسبب هذا في التغلب على الضغط المنبع للزنبرك لإنشاء ختم ثانٍ، مما قد يؤدي في النهاية إلى إتلاف الختم الثاني. الحل الشائع هو استخدام صمام كروي أو إبرة أو كرة ذاتية التشغيل مع صمام عادم في المنتصف. في الختام، من المهم أن نفهم بشكل كامل التعاريف المستخدمة لوصف نوع الصمام، خاصة عند التعامل مع عزل الضغط. يمكن أن يؤدي الاستخدام السليم لصمامات النزف ذات الإغلاق المزدوج الكبيرة (DBB وDIB) إلى نظام أنابيب أكثر أمانًا وفعالية من حيث التكلفة.
