المتطلبات الفنية للمصفاة على شكل Y من DIN
1. معيار التصميم: DIN EN13709-2003
2. البعد وجهاً لوجه DIN EN588-1:1995.
3. أبعاد الحافة النهائية DIN EN1092-1:2002.
4. معيار الاختبار DIN EN12266:2003.
فئات: Strainer, Y-Strainer
| الضغط الاسمي | 1.6 ميجا باسكال | 2.5 ميجا باسكال | 4.0 ميجا باسكال | |
| اختبار الضغط | اختبار الشدة | 2.4 ميجا باسكال | 3.75MPa | 6.0 ميجا باسكال |
| اختبار المقعد الخلفي | 1.76MPa | 2.75MPa | 4.4 ميجا باسكال | |
| اختبار الختم | 1.76MPa | 2.75MPa | 4.4 ميجا باسكال | |
| اختبار الغاز | 0.6 ميجا باسكال | 0.6 ميجا باسكال | 0.6 ميجا باسكال | |
| درجة الحرارة المناسبة. | -29~425 درجة مئوية | |||
| متوسطة مناسبة | W.O.G | |||
| جسم | جي جي GS-C25، CF8، CF8M |
| بولت | A193 غرام. ب7، أ193 ب8 |
| بندق | A194 Gr. 2H, A194 8 |
| غطاء محرك السيارة | جي جي GS-C25، CF8، CF8M |
| برغي التوصيل | SS304 |
| شاشة | SS304 |
| طوقا | فليكس جرافيت+SS304 |

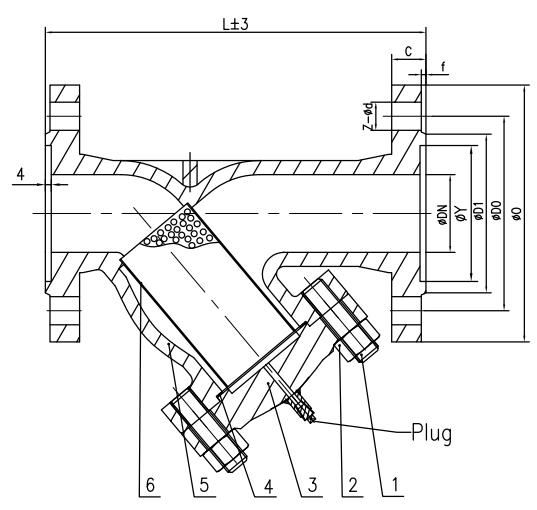

| الحجم الاسم المميز | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| ل | PN16 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 900 | 1100 |
| PN25 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 900 | 1100 | |
| بي إن 40 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 900 | 1100 | |
| د | PN16 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 |
| PN25 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | 555 | 620 | |
| بي إن 40 | 185 | 200 | 235 | 270 | 300 | 375 | 450 | 515 | 580 | 660 | |
| د0 | PN16 | 145 | 160 | 180 | 210 | 240 | 295 | 365 | 410 | 470 | 525 |
| PN25 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 | |
| بي إن 40 | 145 | 160 | 190 | 220 | 250 | 220 | 385 | 450 | 510 | 585 | |
| د1 | PN16 | 122 | 138 | 158 | 188 | 212 | 268 | 320 | 378 | 428 | 490 |
| PN25 | 122 | 138 | 162 | 188 | 218 | 278 | 335 | 395 | 450 | 505 | |
| بي إن 40 | 122 | 138 | 162 | 188 | 218 | 285 | 345 | 410 | 465 | 535 | |
| ج | PN16 | 18 | 20 | 20 | 22 | 22 | 24 | 26 | 28 | 30 | 32 |
| PN25 | 22 | 24 | 24 | 26 | 28 | 30 | 32 | 34 | 38 | 40 | |
| بي إن 40 | 22 | 24 | 24 | 28 | 28 | 34 | 38 | 42 | 46 | 50 | |
| و | PN16 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
| PN25 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | |
| بي إن 40 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | |
| ض-∅د | PN16 | 8×18 | 8×18 | 8×18 | 8×18 | 8×22 | 12×22 | 12×26 | 12×26 | 16×26 | 16×30 |
| PN25 | 8×18 | 8×18 | 8×22 | 8×22 | 8×26 | 12×26 | 16×30 | 16×30 | 16×33 | 16×36 | |
| بي إن 40 | 8×18 | 8×18 | 8×18 | 8×18 | 8×26 | 12×30 | 16×33 | 16×33 | 16×36 | 16×39 | |
| وزن | PN16 | 22.0 | 32.0 | 48.0 | 68.0 | 189.0 | 300.0 | / | / | / | / |
| PN25 | 22.0 | 32.0 | 48.0 | 68.0 | 189.0 | 300.0 | / | / | / | / |
