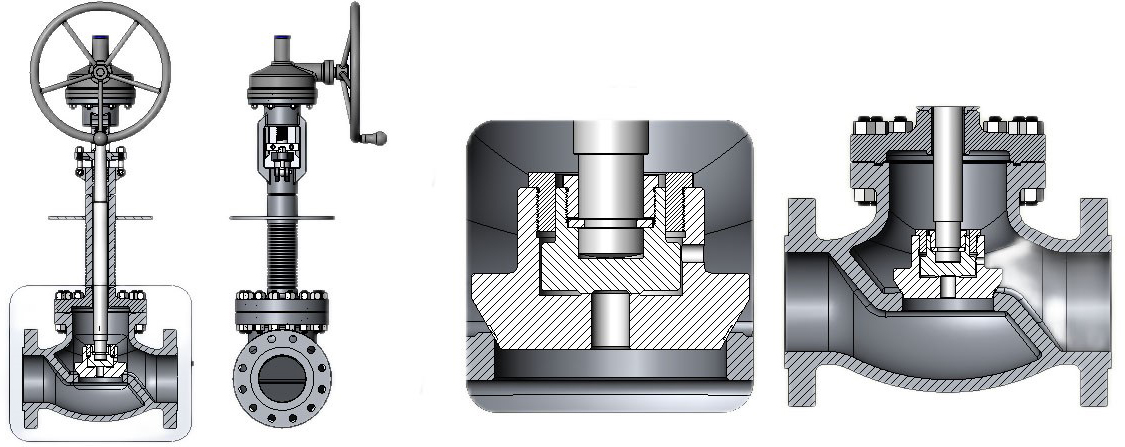

Криогенный проходной клапан — это клапан, диск которого перемещается вдоль центральной линии седла клапана. В соответствии с этой формой движения тарелки клапана изменение седла клапана пропорционально ходу тарелки клапана. Ход открытия или закрытия штока этого клапана относительно короткий, он имеет очень надежную функцию отключения, а из-за изменения седла клапана порт находится в прямой зависимости от хода диска клапана, поэтому он очень подходит для использования в качестве запорного или регулирующего и дросселирующего устройства. Применимая среда: среда криогенной температуры, такая как метан/жидкий природный газ/гексен/диоксид углерода/жидкий аммиак/жидкий кислород/жидкий азот/жидкий водород и так далее. Specifications 1. Размер клапана: 2 ~ 24 дюйма. 2. Применимый рейтинг: ASME 150# ~ 1500# 3. Температура: до -196 ℃. 4. Код и стандарт: BS, ASME, ASTM Разработано BS6364, ASME B16.34 и ASME B16.25/16.5. 5. Испытание корпуса и седла на герметичность: ASME B16.34. 6. Конструкции: Торцевое соединение: фланцевое, приварное или типа RTJ. Длинный удлиненный капот Оператор: Тип с редуктором Конструкция сброса давления (конструкция баланса давления) Пожарная безопасность/антистатический дизайн Design Feature 1. Конструкция проще, чем у задвижки, ее удобнее производить и обслуживать. 2. Уплотняющую поверхность нелегко изнашивать и царапать, а герметичность хорошая. Между диском клапана и уплотнительной поверхностью корпуса клапана при открытии и закрытии отсутствует относительное скольжение, поэтому износ и царапины не являются серьезными, характеристики уплотнения хорошие, а срок службы длительный. 3. При открытии и закрытии ход диска небольшой, поэтому высота запорного клапана меньше, чем у задвижки, но длина конструкции больше, чем у задвижки. 4. Момент открытия и закрытия большой, открытие и закрытие более трудоемкое, а время открытия и закрытия больше. 5. Сопротивление жидкости велико, поскольку проход среды в корпусе клапана извилистый, сопротивление жидкости велико, а потребление энергии велико. 6. Диск часто подвергается эрозии при полном открытии. Technical Property MATERIALS FOR MAIN PARTS:

НАЗВАНИЕ ЧАСТИ	МАТЕРИАЛ
ТЕЛО	Литая сталь – ASTM A351-CF8(М)/CF3(М)
КАПОТ	Литая сталь – ASTM A351-CF8(М)/CF3(М)
СИДЕНЬЕ	АСТМ А276-304Л(Х.Ф)
ДИСК	ASTM A276-304(L)(HF)/316(L)(HF) или эквивалент
КОРЕНЬ	АСТМ А276-316(Л)
ПРОКЛАДКА	СПИРАЛЬНО НАВИТЫЙ ГРАФИТ
НАБИВКА САЛЬНИКА	ГРАФИТ
