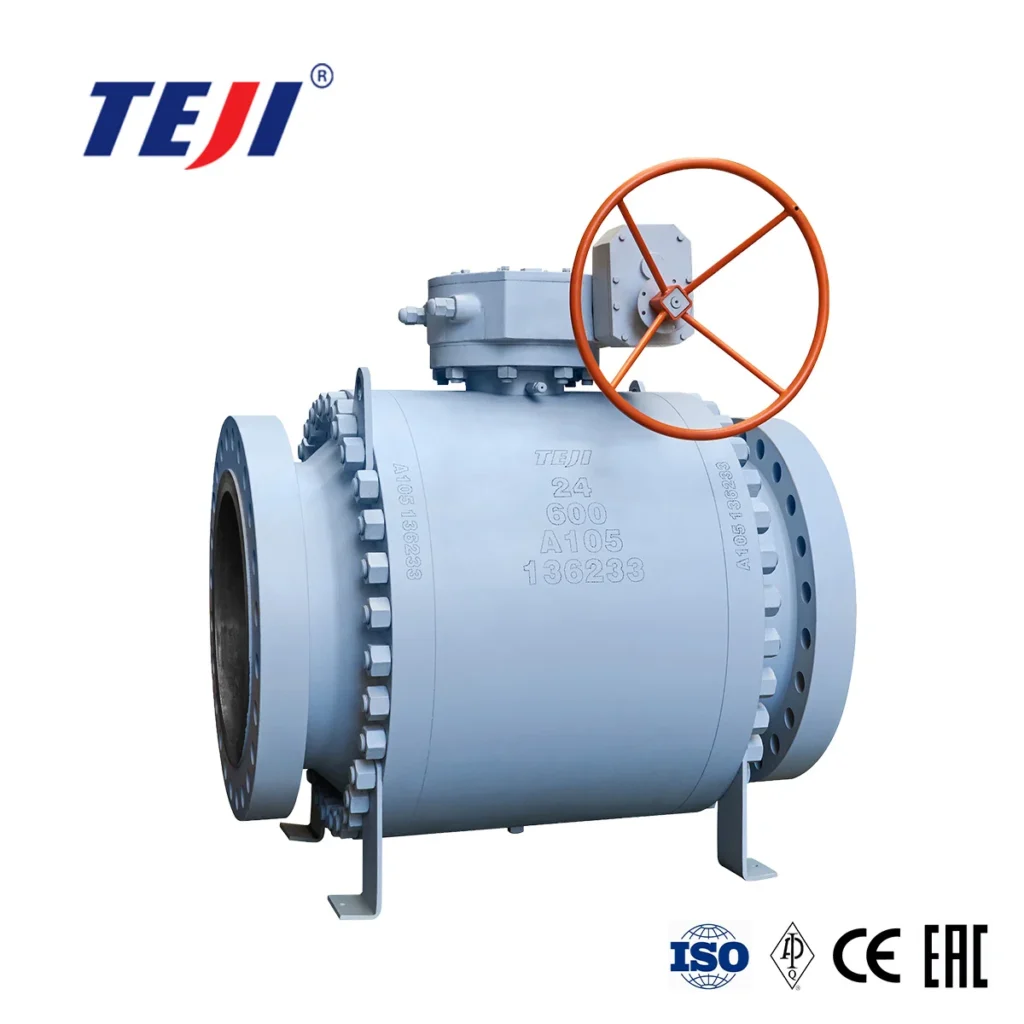

GENERAL CONSTRUCTION: تحتوي الصمامات الكروية مرتكز الدوران على سدادة يحدها مرتكز الدوران مما يمنع الإزاحات المحورية للكرة نفسها في اتجاه التدفق. ضغط الخط يضغط المقعد على الكرة، ويولد الاتصال بين الأسطح إغلاق الصمام؛ يضمن البناء القياسي لمرتكز الدوران تخفيف التجويف تلقائيًا في حالة الضغط الزائد في تجويف الجسم؛ يمكن اختيار هذه الصمامات لمجموعة واسعة من التطبيقات دون حدود محددة لجميع الأحجام والضغوط.

بناء	قطعتان أو ثلاث قطع من الجسم مثبتة بمسامير
ميناء	تجويف مخفض، تجويف كامل أو قابل للخنزير بالكامل
احتباس الجذع	مكافحة انفجار الجذعية
معدل التسرب	معدل ISO 5208 مقعد ناعم، مقعد معدني معدل D
جهاز الاستاتيكيه	يتضمن تصميم الصمام الكروي اتصالًا موصلًا كهربائيًا بين الأجزاء الداخلية للصمام الكروي والجسم، مما يوفر وظيفة مقاومة الكهرباء الساكنة.
تخفيف الضغط	تخفيف التجويف التلقائي لمنع الضغط الزائد في تجويف الجسم (مقاعد ذاتية التفريغ)
ثنائي الاتجاه، كتلة مزدوجة وتسييل (DBB) مع إحكام الغلق في كلا الاتجاهين (DIB-1&2 عند الطلب)
ختم	قاعدة معدنية مع طلاءات من كربيد التنجستن أو الكروم، معدن أساسي ثانوي ناعم (PMSS) مع صلابة مختلفة بين الكرة والمقعد لمنع تهيج الركيزة قاعدة ناعمة مع بوليمرات لدنة بالحرارة (نايلون، نظرة خاطفة، PCTFE)، بوليمرات خاصة عند الطلب، اللدائن FKM، HNBR، EPDM O-Rings، اللدائن الخاصة عند الطلب.
بالُوعَة	وصلات محفورة وملولبة لجميع الأحجام
تنفيس	وصلات تنفيس محفورة وملولبة للأحجام≥DN150 (6″)
حاقنات الشحوم الجذعية	بما في ذلك لجميع الأحجام
حاقنات شحوم المقاعد	بما في ذلك الأحجام ≥DN150 (6″)،
نقاط الرفع	بما في ذلك الأحجام ≥ DN150 (6 بوصات) أو على الصمامات التي يبلغ وزنها 250 كجم كحد أدنى.
قدم الدعم	بما في ذلك الأحجام ≥ DN150 (6 بوصات) أو على الصمامات التي يبلغ وزنها 250 كجم كحد أدنى
تمديد الجذعية	غير متوقع لهذا النموذج
تشغيل الصمام	رافعة أو صندوق تروس أو مشغل مع مؤشر الموضع وجهاز القفل
اختبار المواد	أجزاء تحتوي على الضغط وتحكم فيه وفقًا للمواصفة EN 10204 3.1
المواد المستخدمة في الخدمة الحامضة وفقًا لـ NACE MR0175، MR0103، ISO 15156
الاختبار غير المدمر (NDT) وفقًا لـ API 6D، ASME B16.34
اختبار الصمام	الاختبارات الهيدروستاتيكية والهوائية وفقًا لمعايير API 6D وASME B16.34 وISO 5208 (أخرى عند الطلب)

TECHNICAL DATA: التصميم: API 6D، API 6DSS، API 6A، ASME B16.34، ISO 14313، ISO 10423، ISO 17292 ضغط التصميم: ASME B16.34، EN 1092-1، ISO 17292 سمك جدار الجسم: ASME B16.34، ASME VIII Div. آيزو 17292 وجها لوجه: API 6D، ASME B16.10 نمط طويل نطاق درجة الحرارة: -29 درجة إلى 200 درجة مئوية (-20.2 درجة إلى 392 درجة فهرنهايت) نطاق الضغوط: PN20 (ANSI 150) إلى PN420 (ANSI 2500) نطاق الحجم: DN15 (1/2 بوصة) إلى DN1400 (56 بوصة) التوصيلات النهائية: ASME B16.5 ≥ DN600 (24″) ذات حواف RF، FF، RTJ MSS-SP-44 = DN550 (22 بوصة) ذات حواف RF، FF، RTJ ASME B16.47 A ≥ DN650 (26″) ذات حواف RF، FF، RTJ ASME B16.25 اللحام التناكبي بالوزن الزائد Product Parameter APPROVALS: مستوى سلامة السلامة: SIL 3 مقاومة الحريق: API 607، API 6FA، BS 6755، ISO 10497-5 تصنيف المنطقة: ATEX 94/9/EC توجيه معدات الضغط: PED 97/23/EC الانبعاثات الهاربة: ISO 15848/1 البناء: API 6D، API 608
