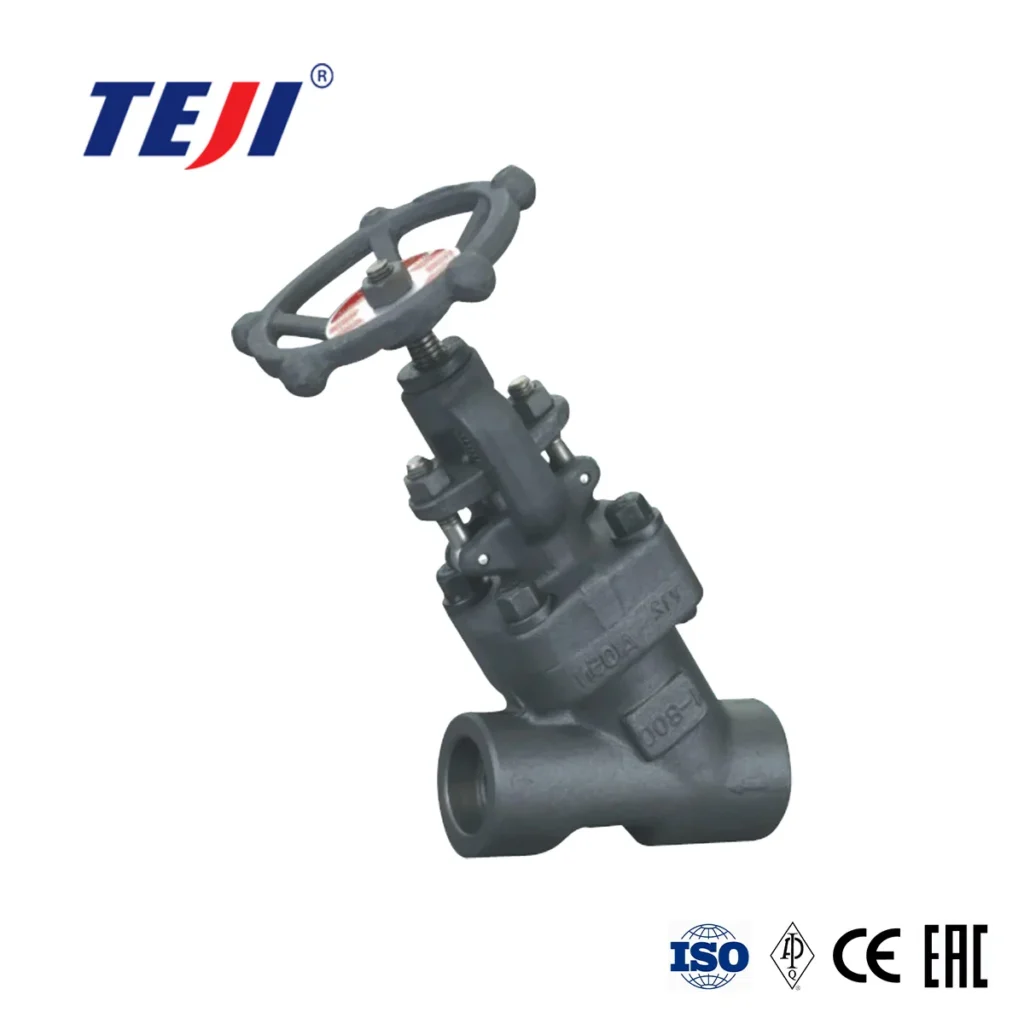

La válvula de globo tipo Y, también conocida como válvula de globo oblicua, tiene un cierto ángulo entre el vástago y el flujo, y el asiento y la superficie de sellado tienen un cierto ángulo con la entrada y la salida. La válvula de globo tipo Y adopta una estructura recta. Durante el proceso de apertura y cierre, la fricción entre las superficies de sellado es pequeña, duradera, la altura de apertura es pequeña y el mantenimiento es conveniente. No solo es adecuado para presión media y baja, sino también para alta presión. Las válvulas de globo tipo Y se usan ampliamente en las industrias petroquímica, metalúrgica, química, de plantas de energía, farmacéutica, etc. Se usan para cortar o conectar el medio en la tubería, generalmente no se usan para regular el caudal.

FEATURE
Pressure seal
Low leakage
Easy maintenance
Straight-through type

SPECIFICATIONS
Size: 3/8”~2”, DN15-DN50
Pressure Rating: Class150~2500LB, PN10-PN420
Main Materials: A105, LF2, LF3, F304, F316, F321, etc.
Design and Manufacture: API6D, ASME 16.34
Face-to-Face: ASME B16.10
Ends Connection: Flange, Butt Welding, Socket Welding, Thread etc.
Inspection & Testing: API 598
Operator: Bare shaft, Manual, Worm Gear, Electric.

BONNET DESIGN FORMS
A bolt-type bonnet. In the valve designed in this design form, the valve body and the bonnet are connected with bolts and nuts, and the wound gasket (made of 316 clip flexible graphite) is sealed. When customers have special requirements, they also can use metal ring connection.

A welded bonnet. For a valve designed in this form, the valve body and the bonnet are connected with threads and are fully welded and sealed. When customers have special requirements, they can also use full welding two connections.

The pressure self-tightening cover. The valve designed in this form has the body and the cover connected with threads, and the internal pressure is sealed by a self-sealing ring. It also can be designed as Y-type valves.
